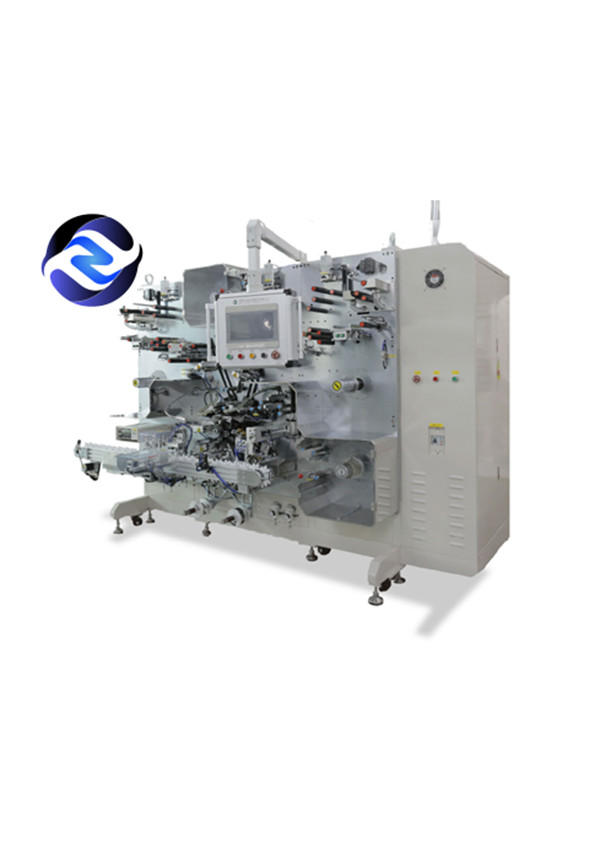

Linea di produzione cilindrica 60mm polare della batteria al litio delle cellule bobinatrice manuale



Questa attrezzatura è utilizzata per la produzione delle batterie cilindriche dello litio-ione. Saldi i pezzi di palo positivo e negativo, diaframmi, fissi sulle rispettive assi di scarico, dopo lo svolgimento automatico, correzione in tempo reale, completi le azioni dello scarico ed altro di bobina, di nastro adesivo, delle cellule, per completare la produzione della batteria.





(1) l'uso del meccanismo di bobina della tre-stazione migliorare efficienza di produzione;

(2) mpe, sistema guidante automatico a forma di serpente;

(3) Adopt ha segmentato il sistema di controllo automatico di tensione;

(4) con rimozione di polvere, rimozione del ferro, sistema elettrostatico;

(5) con il foro concentrare che modella funzione, facile collegare la linea del trasportatore;

(6) i pezzi di palo indesiderabili possono escludersi da un singolo rotolo;

(7) usa la breve prova del circuito del Colpo-vaso per escludere i prodotti incompetenti;

(8) sistema di controllo dello SpA, monitoraggio in tempo reale delle anomalie, allarme automatico, visualizzazione di parametro di interfaccia uomo-macchina.



Modello del dispositivo	LDY16	LDY18	LDY32	LDY46
Larghezza polare	10-60mm	40-65mm	60-130mm	60-90mm
Lunghezza di Palo	120-500mm	350-1800mm	1000-4600mm	3000-5000mm
Larghezza del diaframma	10-62mm	50-70mm	60-130mm	60-90mm
Diametro della banca di Palo	∮7-∮14 millimetro	∮14-∮32 millimetro	∮25-∮42 millimetro	∮30-∮50 millimetro
Diametro dell'ago	∮2-∮4 millimetro	∮3-∮4 millimetro	∮5-∮6 millimetro	∮6-∮8 millimetro
Larghezza del nastro di arresto	10-60mm	20-65mm	60-130mm	20-80mm
Lunghezza estrema di esposizione dell'orecchio	8-30mm	8-25mm	8-30mm
Allineamento d'avvolgimento	±0.3mm	±0.3mm	±0.3mm	±0.5mm
velocità	≥30 (400mm)	≥32 (700mm)	15 (2500mm)	18 (4300mm)
Tasso del raccolto	≥98%
Tasso di rendimento	≥99%
peso	2400KG	2400KG	2800KG	3500KG
Dimensioni	2800*1500*2200mm	2800*1500*2200mm	2800*1900*2300mm	3300*2300*2350mm
