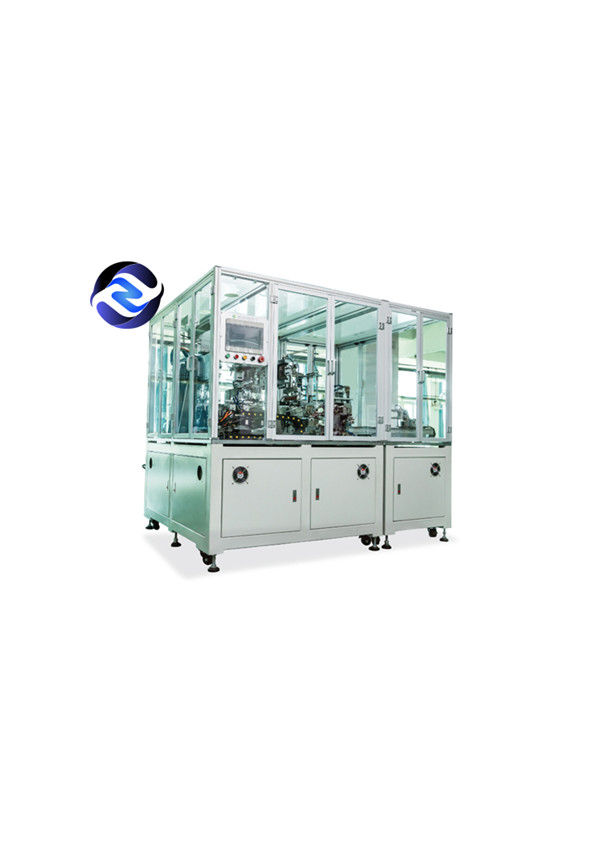

Cellula ad alta velocità della bobinatrice 300mm del trasformatore quadrato cilindrico



Questa macchina principale utilizzazione per la produzione delle batterie quadrate di potere dello litio-ione e l'utilizzazione principale del metodo a forma di z della laminazione. I pezzi di palo positivo e negativo che sono stati tagliati sono disposti nella scatola materiale e nei due insiemi di manipolatore che i meccanismi prendono i pezzi di palo positivo e negativo dalla scatola materiale e dopo il posizionamento preciso, alternatamente sono impilati sulla piattaforma della laminazione. Il diaframma attivamente unwinded dal motore ed attraverso il meccanismo di tensione ed il meccanismo di correzione, la tavola della laminazione è presentata. Dopo che la laminazione è completata, la cellula è trasferita alla stazione adesiva del rotolo della coda attraverso il meccanismo di trasferimento della batteria ed il rotolo della coda tailwinded automaticamente, il diaframma è tagliato fuori, la colla si applica automaticamente e la batteria è automaticamente uscita.



Facendo uso del servomotore + della vite della palla di precisione per guidare la tavola della laminazione per muoversi;

Il servo mot o è uso d per la compensazione dello ione del mot del phragm del diametro;

Con il meccanismo dling di Han del politico e della torta del Ce ative itive e negativo di posizione;

L'uso delle spazzole, dell'elettricità statica e di altri meccanismi impedire film pesante;

Adotti la piattaforma del CCD +UVW per raggiungere il posizionamento secondario;

La colla si applica dai quattro lati della batteria per assicurare che la batteria non allenti e non deformi;

servo sistema di controllo Bus tipo;

Visualizzazione dei parametri di HMI.

Modello del dispositivo	LDD01	LDD02
Larghezza polare	80-150mm	150-300mm
Lunghezza estrema di esposizione dell'orecchio	5-20mm	5-20mm
Larghezza polare di esposizione dell'orecchio	5-20mm	5-20mm
Larghezza del diaframma	150-300mm	150-300mm
Larghezza delle cellule	80-150mm	150-300mm
Accuratezza dell'allineamento fra il piatto di palo ed il diaframma	Deviation±0.3mm centrale
Estremità del diaframma che affronta accuratezza	±0.3mm (usi il bordo come linea di base per la finitura del alignment±0.5mm)
Accuratezza adiacente di allineamento del palo	±0.3mm (prenda il centro come il punto di riferimento)
L'accuratezza globale di allineamento dei piatti di palo	±0.4mm (prenda il centro come il punto di riferimento)
Efficienza monolitica	<0.4-0.6S/PCS (duplex)	<0.8-1.2S/PCS (posto fisso)
Tasso del raccolto	≥98%
Tasso di rendimento	≥99%
peso	3600KG	2900KG
Dimensioni	3900*1700*1960mm (duplex)	2200*1700*1960mm (posto fisso)
