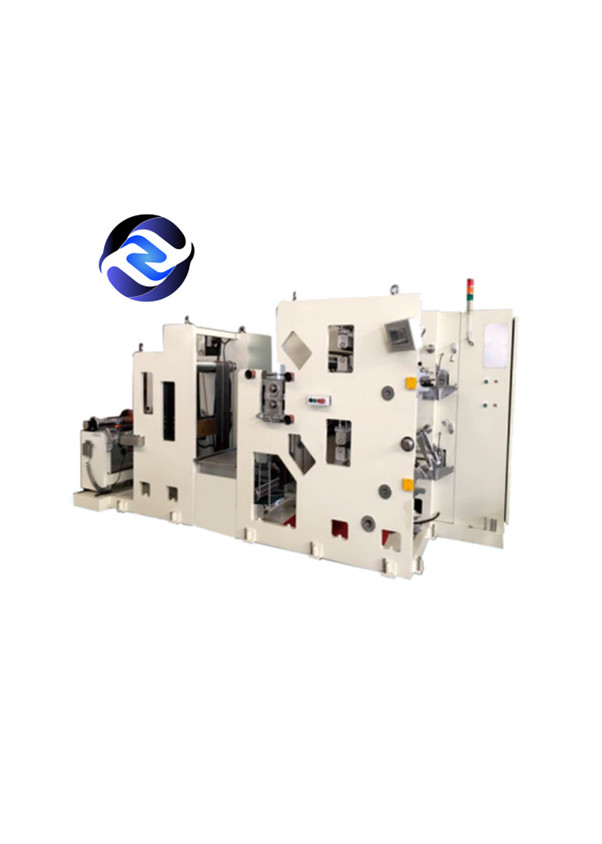

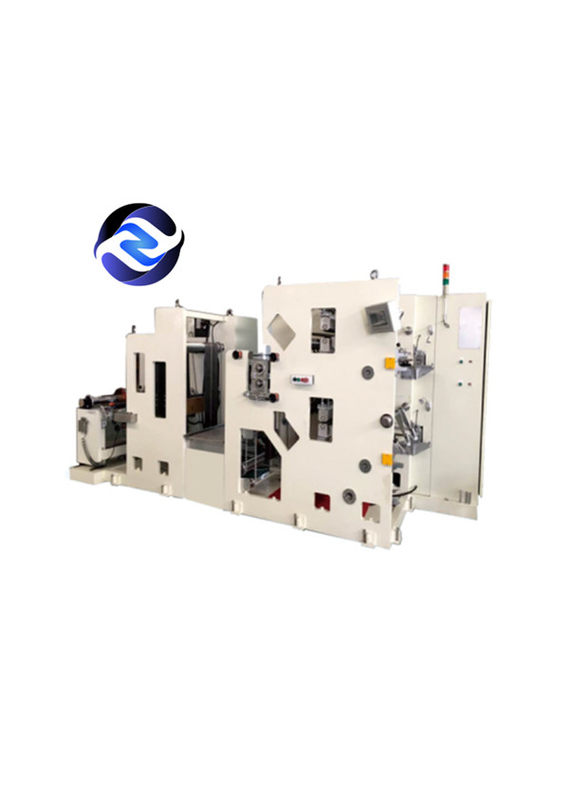

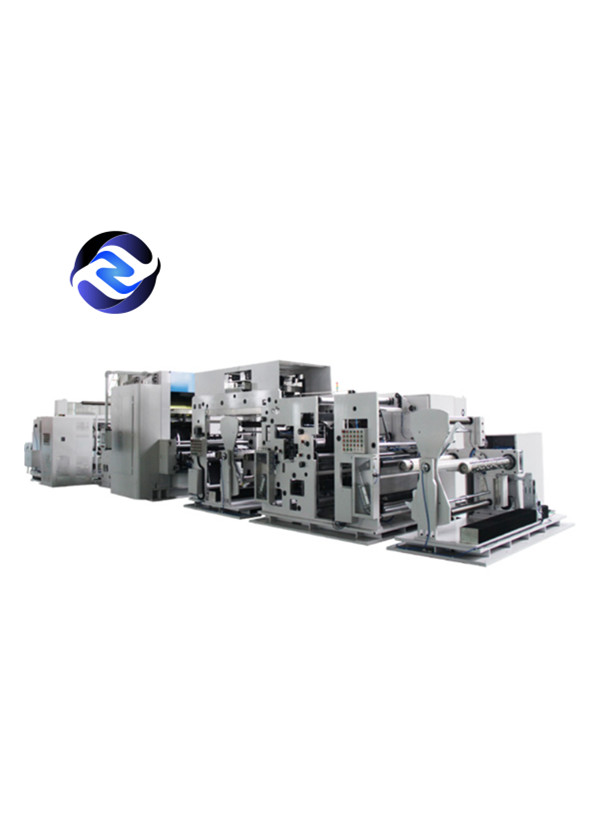

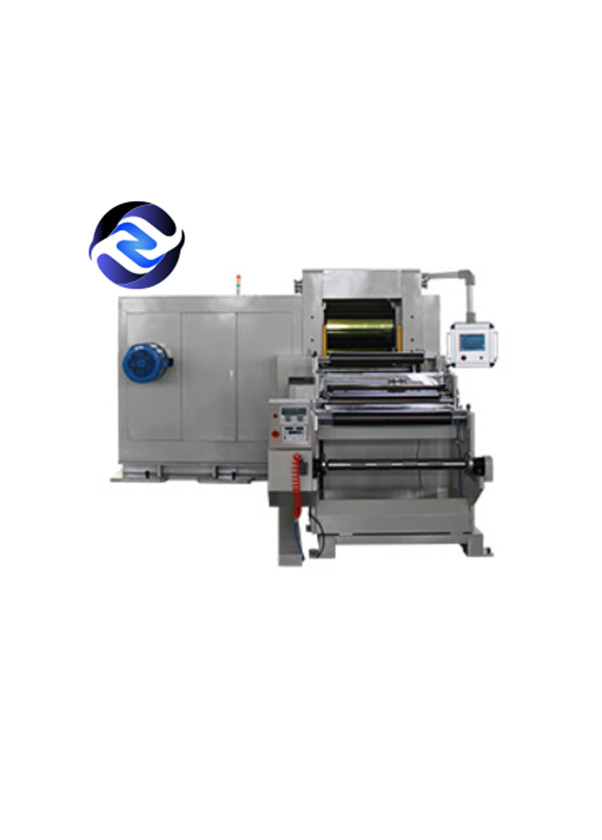

Un rullo di due assi che preme fendendo la linea di produzione dell'elettrodo della macchina della batteria al litio Odm



(1) modello del prodotto: Rotolo automatico LDG11 che preme la macchina di taglio

(2) introduzione di prodotto: La linea di produzione della macchina di taglio automatica di pressione del rotolo è composta di svolgimento automatico della doppia stazione, di impionbatura automatica, di rotolo che premono, di allungamento e di rimozione della grinza, misura di spessore del laser, fendente, segno del CCD rilevazione ed e bobina automatica della quattro-stazione ed aggancio del AGV raggiungere l'ampia larghezza, il grande diametro della bobina, l'alta velocità, rotolo continuo senza sosta completamente automatizzato che preme la produzione.

(3) forma di svolgimento: tipo modo automatico di bobina della doppio stazione, mandrino shaftless a 6 pollici di espansione, carico massimo della piattaforma girevole di due-asse che sopporta 1500KG, gamma del diametro della bobina: ∮350-∮1000mm, facendo uso delle reggette di arresto del panno, robuste velocità 10-20m/min.

(4) caricando e scaricando modo: incontri l'aggancio con il AGV, automaticamente completi il cambiamento del rotolo.

(5) specifiche del rotolo: ∮750 * 1100mm, l'efficace uso del ≤ 1000mm, il ≤± rotondo 0.002mm, velocità 5-80m/min (regolamento stepless della larghezza superioredel rullo di distanza massima della macchina dell'installazione del rotolo del rotolo di velocità).

(6) allungando dispositivo: usato per eliminare i bordi ondulati generati durante il rotolo continuo o a strisce del palo del rivestimento che preme processo

(7) controllo di tensione: Lo SpA + cilindro basso di attrito + tensione a circuito chiuso di adeguamento del servomotore, manifestazione del visualizzatore digitale è controllo di tensione a quattro piani

(8) misura di spessore del laser: La comunicazione con il circuito idraulico, la pressione della stampa del rullo può essere automaticamente ha regolato nel tempo reale di raggiungere il controllo a circuito chiuso.

(9) fendendo il gruppo del coltello: dopo che il rullo è premuto, un numero dei pezzi di palo ricoprenti continui longitudinalmente è inciso 2-4 forme di avvolgimento e due gruppi di modo automatico del riavvolgimento della quattro-stazione della piattaforma girevole di due-asse.

(10) ritirando bobina: Tipo a mensola a 6 pollici asse di slittamento di aumento dell'aria, carico massimo che sopporta 900KG.

(11) dimensione globale della linea di produzione: 17500*5500*3500mm.
